uv燈變壓器和電容如何接線

,UV燈為氣體放電燈，氣體放電燈分為弧光放電和輝光放電，UV固化中常用UV燈為弧光放電燈，uv燈的工作原理是：在真空的石英管中加入定量的高純汞（水銀），通過對兩端電極提供電壓差（壓降），產生離子放電，從而產生紫外線輻射。達到物品烘干目的，比一般的電熱管加熱有很多好處，在此不作列舉。

先說說UV烘干機的組成部分：首先講整體：主架，配4只萬向腳輪；爐蓋，外殼烤漆，內鋪高溫棉，內膽不銹鋼板制造，配4個UV燈管、燈罩；輸送馬達、調速器、鐵氟龍網帶。

 控制部分電器：電源開關、急停開關、旋轉開關、歐姆龍溫控表、大華累時器、電流表、電壓表；2510正泰接觸器4個、1210接觸器8個、運風馬達過載保護 ；溫控表控制運風馬達，到達相應溫度時馬達接通，運風馬達2個（底下一臺，頂上一一臺）；3KW變壓器2臺、5.6KW變壓器2臺；0.10.3.2電容器4個；UV燈分中、高兩檔可調，四支UV燈管單獨控制。

UV紫外線烘干爐的電路接線方法：變壓器控制：旋轉開關連接2510接觸器電感線圈，接通信號接至累時器220V，直接控制變壓器380V輸入；變壓器電源接通后，同時控制1210接觸器UV燈中檔，設置2檔旋轉開關，控制2個1210接觸器，具體接線后面分解，可調節燈管亮度。

那么uv變壓器與uv電容器、UV燈管怎么接線實現調光的？

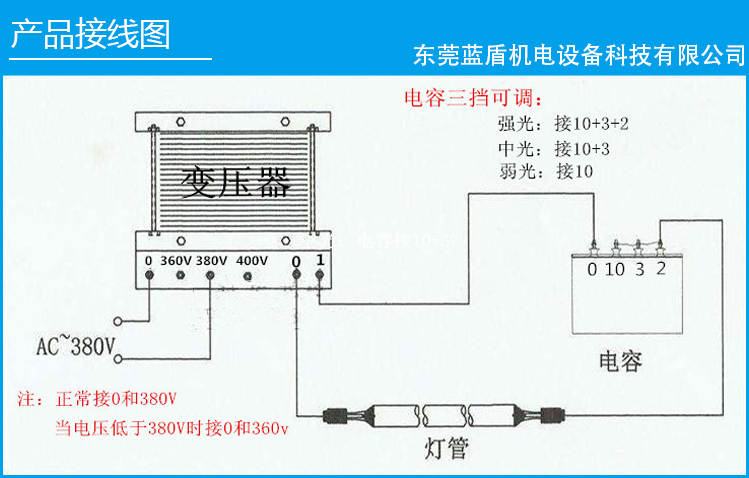

變壓器有0,1,2,3共四個接頭，電容器有0,10,3,2共四個接頭，分別表示不同的功率和容量。

由于這臺UV機有4只燈，而且分兩檔控制，所以接觸器會比較多，一只就要用到3個接觸器，其中一個正泰2510控制變壓器輸入，兩只1210接觸器控制電容器。UV燈一頭連接變壓器的2接線端，電容器0端與變壓器0端相連接，電容器10UF與3UF相連接代表中亮度，然后接至1210接觸器（E）的常開A一端，另外一端B連接UV燈的另外一頭；電容器的2UF接頭連接另外一只1210接觸器（F）一端C端，另外一端D端連接到接觸器（E）的A端，當旋轉調節開關時，F(xiàn)接觸器閉合，電容器10UF\3UF\2UF全部連接在一起，形成全光
